Функция маслоотделителя заключается в отделении смазочного масла от смешанного пара хладагента и смазочного масла, выходящего из компрессора. В различных холодильных системах всегда имеется значительное количество смазочного масла, выходящего из компрессора вместе с хладагентом, и маслоотделитель отделяет масло от хладагента, чтобы гарантировать, что смазочное масло возвращается в компрессор и продлевает его срок службы.
Расчетное давление: 2,5 МПа
Расчетная температура: 120 ℃
Способ установки: вертикальная установка
Применимые хладагенты: фреоновые хладагенты, такие как R22, R404A, R507A и т. д.
Примечание:
1. Выше представлены стандартные продукты, которые могут быть изменены в соответствии с потребностями клиентов.
2. Внешние размеры могут быть изменены в связи с улучшением продукта без предварительного уведомления.
3. Сосуд не укомплектован аксессуарами. Необходимо оговаривать отдельно необходимость подбора арматуры, манометров, анкерных болтов и другихе аксессуаров.
Технические данные
|
Модель |
Объем (л) |

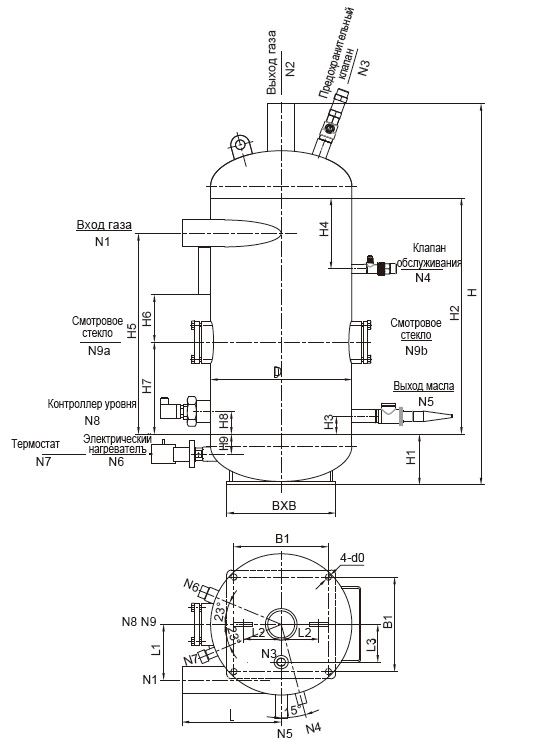

Основные размеры (мм) |
Вес (кг) |
||||||||||||||
|
D |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
H7 |
H8 |
H9 |
L |
L1 |
L2 |
L3 |
|||
|
LYF300 |
41 |
Φ299 |
807 |
107 |
500 |
40 |
75 |
425 |
100 |
195 |
50 |
45 |
210 |
118 |
80 |
80 |
60 |
|
LYF350 |
85 |
Φ377 |
1050 |
128 |
705 |
50 |
70 |
625 |
120 |
310 |
50 |
40 |
290 |
145 |
120 |
100 |
120 |
|
LYF400 |
120 |
Φ400 |
1227 |
144 |
850 |
100 |
150 |
730 |
120 |
350 |
55 |
40 |
290 |
162 |
120 |
100 |
130 |
|
LYF500 |
200 |
Φ500 |
1454 |
165 |
1000 |
110 |
120 |
835 |
100 |
385 |
65 |
40 |
300 |
202 |
200 |
160 |
190 |
|
LYF600 |
360 |
Φ600 |
1567 |
207 |
1025 |
110 |
130 |
835 |
150 |
385 |
65 |
40 |
360 |
256 |
200 |
195 |
280 |
|
LYF700 |
510 |
Φ700 |
1800 |
240 |
1050 |
110 |
130 |
870 |
150 |
400 |
65 |
40 |
420 |
296 |
220 |
200 |
440 |
|
LYF800 |
695 |
Φ800 |
1830 |
300 |
1075 |
130 |
130 |
890 |
150 |
400 |
65 |
40 |
480 |
335 |
250 |
220 |
620 |
|
LYF1000 |
1000 |
Φ1000 |
1750 |
360 |
900 |
130 |
130 |
720 |
150 |
300 |
50 |
40 |
580 |
407 |
280 |
250 |
870 |
|
Модель |
Размеры опоры (мм) |
Размеры патрубков |
||||||||||
|
A |
B |
do |
N1(мм) |
N2(мм) |
N3(дюйм) |
N4(inch) |
N5(мм) |
N6(дюйм) |
N7(дюйм) |
N8(дюйм) |
N9ab(дюйм) |
|
|
LYF300 |
230 |
200 |
Φ13 |
Φ57×5.0 |
Φ57×5.0 |
NPT1/2" |
NPT1/4" |
Φ25×3.5 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF350 |
340 |
260 |
Φ13 |
Φ76×6.0 |
Φ76×6.0 |
NPT1/2" |
NPT1/4" |
Φ38×3.5 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF400 |
340 |
260 |
Φ13 |
Φ89×6.0 |
Φ89×6.0 |
NPT1/2" |
NPT1/4" |
Φ38×3.5 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF500 |
440 |
360 |
Φ14 |
Φ108×6.0 |
Φ108×6.0 |
NPT1/2" |
NPT1/4" |
Φ45×4.0 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF600 |
520 |
420 |
Φ14 |
Φ108×6.0 |
Φ108×6.0 |
NPT3/4" |
NPT1/4" |
Φ45×4.0 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF700 |
650 |
550 |
Φ18 |
Φ133×6.0 |
Φ133×6.0 |
NPT3/4" |
NPT1/4" |
Φ57×5.0 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF800 |
750 |
650 |
Φ18 |
Φ159×6.0 |
Φ159×6.0 |
NPT3/4" |
NPT1/4" |
Φ76×6.0 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
|
LYF1000 |
850 |
750 |
Φ18 |
Φ219×6.0 |
Φ219×6.0 |
NPT3/4" |
NPT1/4" |
Φ76×6.0 |
NPT1/2" |
NPT3/8" |
1-1/2" 12UN |
DN50 |
Спецификация и количество аксессуаров
|
Модель |
LYF300 |
LYF350 |
LYF400 |
LYF500 |
LYF600 |
LYF700 |
LYF800 |
LYF1000 |
Описание приме- нения |
||
|
Наименование аксессуара |
Кол-во |
Марка |
Номер чертежа и технические характеристики |
||||||||
|
Электронный контроллер |
1 |
艾默生小精灵 |
XR02CX5NOC1-50℃-99℃ |
Регулятор темпера- туры |
|||||||
|
Подключение контроллера |
1 |
艾默生小精灵 |
NTCNG6 |
||||||||
|
Контроллер уровня |
1 |
上海天敏 |
ASC4-RV-(1-3/4"UN)-W100-VU-L90/∮8-T29A， L1=65， T29A（进口浮球） |
Контроллер уровня |
|||||||
|
Подогреватель |
1 |
Bitzer |
343213-04（140W-230V IP65） |
Подогрев |
|||||||
|
Предохранит. клапан |
1 |
贝亭 |
SFA-22C300T NPT1/2"，24bar |
SFA-22C300T NPT3/4"， 24bar |
Предохр.. клапан |
||||||
|
Шаровой кран |
1 |
贝亭 |
BTQ31F-63R DN15(6.3mpa) |
BTQ31F-63R DN20(6.3mpa) |
Компл. |
||||||
|
Клапан доступа |
1 |
绿洲 |
CAV12 |
Доступ |
|||||||
|
Сварной угловой запорный клапан |
1 из 2 |
Danfoss |
STC20M ANG-cap |
STC32M ANG-cap |
STC40M ANG-cap |
STC50M ANG-cap |
STC65M ANG-cap |
Слив масла |
|||
|
AMG |
RVT20 D-cap |
RVT32 D-cap |
RVT40 D-cap |
RVT50 D-cap |
RVT65 D-cap |
||||||
