Примечание:
1. Выше представлены стандартные продукты, которые могут быть изменены в соответствии с потребностями клиентов.
2. Внешние размеры могут быть изменены в связи с улучшением продукта без предварительного уведомления.
3. Сосуд не укомплектован аксессуарами. Необходимо оговаривать отдельно необходимость подбора арматуры, манометров, анкерных болтов и другихе аксессуаров.

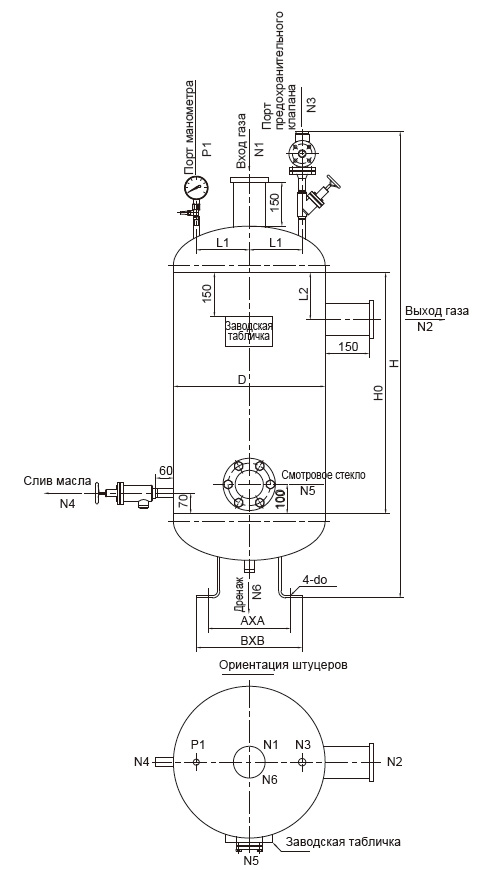

Технические данные
|
Модель |
Объем (м3) |
Основные размеры (мм) |
Размеры (мм) |
Вес (кг) |
||||||
|
H1 |
D |
H |
L1 |
L2 |
A |
B |
d |
|||
|
LYFA-65 |
0.06 |
660 |
Φ325 |
1185 |
120 |
120 |
200 |
280 |
Φ18 |
110 |
|
LYFA-80 |
0.12 |
760 |
Φ426 |
1290 |
140 |
150 |
240 |
320 |
Φ18 |
180 |
|
LYFA-100 |
0.21 |
820 |
Φ500 |
1350 |
180 |
160 |
280 |
360 |
Φ22 |
250 |
|
LYFA-125 |
0.33 |
880 |
Φ600 |
1550 |
210 |
180 |
340 |
420 |
Φ22 |
320 |
|
LYFA-150 |
0.51 |
980 |
Φ700 |
1690 |
250 |
200 |
400 |
480 |
Φ22 |
410 |
|
LYFA-200 |
2.22 |
2400 |
Φ1000 |
3440 |
300 |
240 |
650 |
740 |
Φ24 |
1100 |
|
Модель |
Размеры штуцеров (мм) |
|||||
|
N1/N2 |
N3 |
N4 |
N5 |
N6 |
PI |
|
|
LYFA-65 |
Φ76×6.0 |
Φ25×3.5 |
Φ25×3.5 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
|
LYFA-80 |
Φ89×6.0 |
Φ25×3.5 |
Φ25×3.5 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
|
LYFA-100 |
Φ108×6.0 |
Φ25×3.5 |
Φ38×3.5 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
|
LYFA-125 |
Φ133×6.0 |
Φ32×3.5 |
Φ38×3.5 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
|
LYFA-150 |
Φ159×6.0 |
Φ32×3.5 |
Φ45×4.0 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
|
LYFA-200 |
Φ219×6.0 |
Φ32×3.5 |
Φ57×5.0 |
Φ89×6.0 |
Φ25×3.5 |
Φ20×3.0 |
Спецификация и количество аксессуаров
|
Модель |
LYFA-65 |
LYFA-80 |
LYFA-100 |
LYFA-125 |
LYFA-150 |
LYFA-200 |
Описание исполь- зования |
||
|
Название аксессуара |
Кол-во |
Марка |
Номер чертежа и спецификации |
||||||
|
Предохранит. клапан |
1 |
贝亭 |
DN25，2.0Mpa |
DN32，2.0Mpa |
Предохра- нительный клапан |
||||
|
Приварной проходной клапан |
1 из 2 |
Danfoss(高配) |
STC25M STR-handwheel |
STC32M STR-handwheel |
|||||
|
AMG(标配) |
RVY25D-handwheel |
RVY32D-handwheel |
|||||||
|
Фланец под приварку |
1 |
/ |
WN25(B)-25 MFM |
WN32(B)-25 MFM |
|||||
|
Намоточная площадка |
2 |
/ |
B25-25(0232) |
B32-25(0232) |
|||||
|
Шпилька |
8 |
/ |
M12*70 |
M16*85 |
|||||
|
Гайка |
16 |
/ |
M12 |
M16 |
|||||
|
Манометр |
1 |
正大 |
YZA-100B (0-4.0MPa) нержавеющая сталь M20 × 1.5 Class 1.6 |
Манометр |
|||||
|
Приварной угловой запорный клапан |
1 |
AMG |
RVT10 M20×1.5 |
||||||
|
Приварной проходной клапан |
1 из 2 |
Danfoss(高配) |
STC25M ANG-handwheel |
STC32M ANG-handwheel |
STC40M ANG-handwheel |
STC50M ANG-handwheel |
Слив масла |
||
|
AMG(标配) |
RVT25 D-handwheel |
RVT32 D-handwheel |
RVT40 D-handwheel |
RVT50 D-handwheel |
|||||
