Тип |
Расход тепла при номинальном режиме работы |
Пропеллерный вентилятор |
Водяной циркуляционный насос |
NH3 Вес хладагента |
Вес |
||||
|---|---|---|---|---|---|---|---|---|---|
|
Количество |
Производи тельность |
Мощность |
Производи тельность |
Мощность |
Брутто |
Снаряженная масса |
|||
|
KW |
m2/h |
KW |
m2/h |
KW |
Kg |
Kg |
Kg |
||
|
MKS-2860B |
2860 |
4 |
4x78000 |
4 x 5.5 |
230 |
5.5 |
322 |
13850 |
22470 |
|
MKS-3000B |
3000 |
4 |
4x87000 |
4 x 7.5 |
230 |
5.5 |
322 |
13890 |
22510 |
|
MKS-3120 |
3120 |
4 |
4x80000 |
4 x 5.5 |
230 |
5.5 |
353 |
14000 |
21500 |
|
MKS-3470 |
3470 |
4 |
4x100000 |
4 x 7.5 |
230 |
5.5 |
353 |
14540 |
21540 |
|
MKS-3740 |
3740 |
4 |
4x110000 |
4 x 7.5 |
230 |
5.5 |
353 |
14580 |
21580 |
|
MKS-4100 |
4100 |
4 |
4x100000 |
4 x 7.5 |
320 |
7.5 |
420 |
15700 |
23700 |
|
MKS-4420 |
4420 |
4 |
4x110000 |
4 x 7.5 |
320 |
7.5 |
420 |
15740 |
23740 |
|
Тип |
Размеры |
Подпиточный трубопровод |
Дренажный трубопровод |
Переливной трубопровод |
Вход хладагента |
Выход хладагента |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
A |
B |
C |
D |
E |
|
|
MKS-2860B |
7465 |
3010 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
DN100 |
|
MKS-3000B |
7465 |
3010 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
DN100 |
|
MKS-3120 |
7465 |
3210 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
2DN100 |
|
MKS-3470 |
7680 |
3210 |
2655 |
1755 |
450 |
1320 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
2DN100 |
|
MKS-3740 |
7680 |
3210 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
2DN100 |
|
MKS-4100 |
7680 |
3410 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
2DN100 |
|
MKS-4420 |
7680 |
3510 |
2655 |
1755 |
450 |
1328 |
2960 |
4860 |
310 |
DN25 |
DN65 |
DN65 |
4DN100 |
2DN100 |
ПРИМЕЧАНИЯ ПРИМЕНИМЫ КО ВСЕМ МОДЕЛЯМ

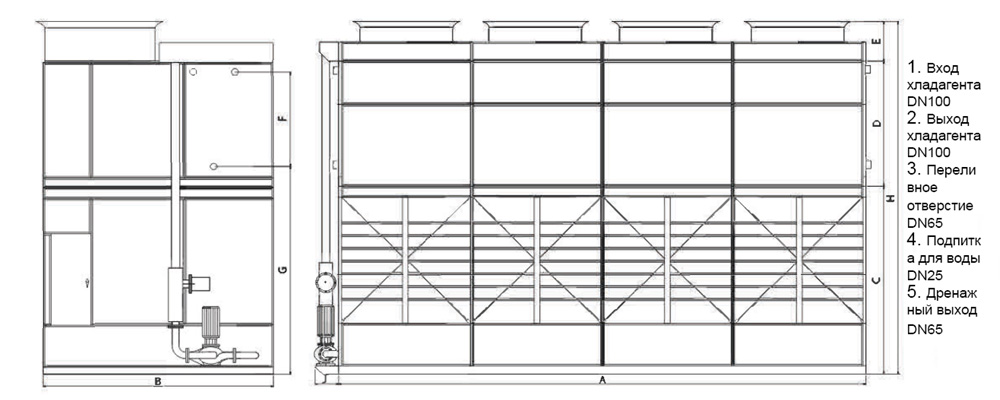

1. При стандартном расположении справа, как показано на рисунке, сторона впуска хладагента расположена справа. Левое исполнение может быть изготовлена по специальному заказу. Соединения для подачи воды и хладагента, а также трубопроводы насоса всегда расположены на одной и той же стороне.
2. Стандартные впускные и выпускные патрубки хладагента имеют фаску для сварки и имеют диаметр D N 100. Другие размеры соединений доступны по специальному заказу.
3. Указанная в списке загрузка является рабочей для R717. Для определения рабочего параметра R22 необходимо умножить заряд на 1,93, а для R134A - на 1,98.
4. Рабочий вес, указанный в таблицах, основан на общей массе единицы измерения, весе рабочей загрузки хладагента и емкости, заполненной до минимального уровня.
