MKS-475 ~ 940





Тип

Расход тепла при

номинальном

режиме работы

Пропеллерный вентилятор

Водяной

циркуляционный

насос

NH3

Вес

хладагента

Вес

Количество

Производи

тельность

Мощность

Производи

тельность

Мощность

Брутто

Снаряженная

масса

KW

m2/h

KW

m2/h

KW

Kg

Kg

Kg

MKS-475

475

1

1x65000

4.0

65

1.5

49

2700

4050

MKS-495

495

1

1x71000

5.5

65

1.5

49

2710

4060

MKS-550

550

1

1x63500

4.0

65

1.5

66

3310

4980

MKS-595

595

1

1x78000

5.5

65

1.5

66

3320

4990

MKS-670

670

1

1x78000

5.5

65

1.5

79

3700

5380

MKS-700

700

1

1x78000

5.5

65

1.5

79

3800

5890

MKS-735

735

1

1x87000

7.5

65

1.5

79

3810

5900

MKS-780

780

1

1x80000

5.5

80

2.2

87

4040

6200

MKS-870

870

1

1x100000

7.5

80

2.2

87

4050

6210

MKS-940

940

1

1x110000

7.5

80

2.2

87

4060

6220

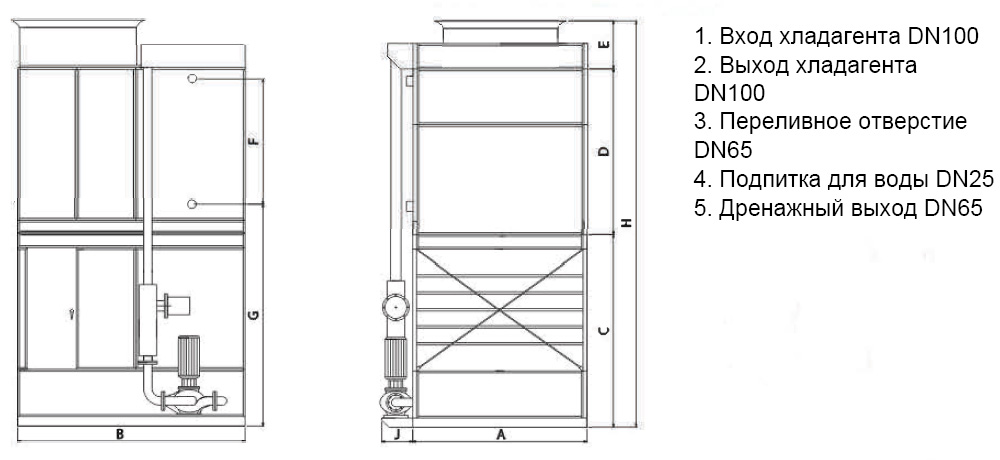

Тип

Размеры

Подпиточный

трубопровод

Дренажный

трубопровод

Переливной

трубопровод

Вход

хладагента

Выход

хладагента

A

B

C

D

E

F

G

H

J

mm

mm

mm

mm

mm

mm

mm

mm

mm

A

B

C

D

E

MKS-475

1830

2410

2035

1755

450

1328

2340

4240

280

DN25

DN65

DN65

DN100

DN100

MKS-495

1830

2410

2035

1755

450

1328

2340

4240

280

DN25

DN65

DN65

DN100

DN100

MKS-550

1930

2710

2035

1750

450

1090

2578

4240

280

DN25

DN65

DN65

DN100

DN100

MKS-595

1930

2710

2035

1755

450

1090

2578

4240

280

DN25

DN65

DN65

DN100

DN100

MKS-670

1930

3010

2030

1755

450

1328

2340

4240

280

DN25

DN65

DN65

DN100

DN100

MKS-700

1930

3010

2635

1755

450

1328

2940

4840

280

DN25

DN65

DN65

DN100

DN100

MKS-735

1930

3010

2635

1755

450

1328

2940

4840

280

DN25

DN65

DN65

DN100

DN100

MKS-780

1985

3210

2635

1755

450

1328

2940

4840

280

DN25

DN65

DN65

DN100

DN100

MKS-870

1985

3210

2635

1755

450

1328

2940

4840

280

DN25

DN65

DN65

DN100

DN100

MKS-940

1985

3210

2635

1755

500

1328

2940

4890

280

DN25

DN65

DN65

DN100

DN100

ПРИМЕЧАНИЯ ПРИМЕНИМЫ КО ВСЕМ МОДЕЛЯМ

1. При стандартном расположении справа, как показано на рисунке, сторона впуска хладагента расположена справа. Левое исполнение может быть изготовлена по специальному заказу. Соединения для подачи воды и хладагента, а также трубопроводы насоса всегда расположены на одной и той же стороне.
2. Стандартные впускные и выпускные патрубки хладагента имеют фаску для сварки и имеют диаметр D N 100. Другие размеры соединений доступны по специальному заказу.
3. Указанная в списке загрузка является рабочей для R717. Для определения рабочего параметра R22 необходимо умножить заряд на 1,93, а для R134A - на 1,98.
4. Рабочий вес, указанный в таблицах, основан на общей массе единицы измерения, весе рабочей загрузки хладагента и емкости, заполненной до минимального уровня.
